Releu de secvență hidrofor

Informații generale

Releele de comutare Hydrophore au fost concepute pentru

să pornească atunci când este necesar și să funcționeze simultan.

Utilizarea dispozitivului și principiul de funcționare

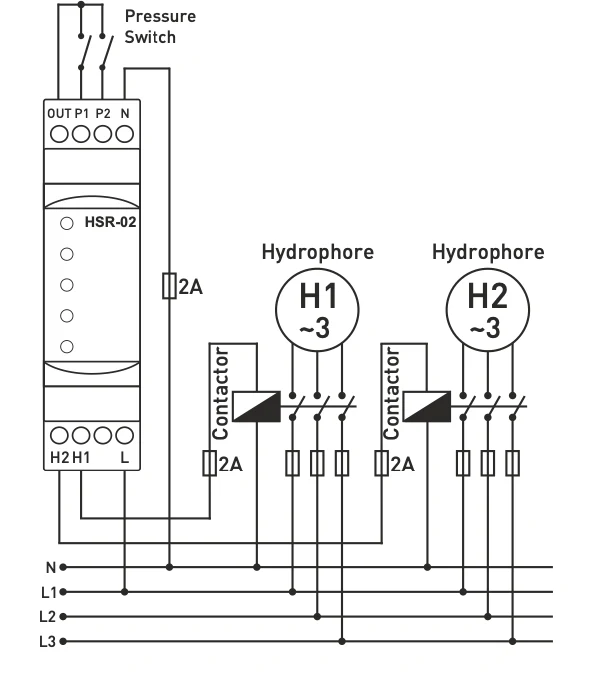

Secvența hidroforilor este următoarea: (H1) – (H2) – (H3) și (H1-H2) -.

(H2-H3) – (H1-H3). Acesta activează hidrofoanele la același număr,

unde sunt închise comutatoarele și le menține în funcțiune pentru o perioadă „t”. La sfârșitul timpului „t”, se activează următorul hidrofor sau următorul grup de hidrofore și

t continuă în acest mod. Dezactivează hidroforii la același număr,

în care comutatoarele sunt deschise.

Notă: Nu conectați alimentarea la intrările și ieșirile (P1, P2, P3)

ale presostatului.

Întreținere

Opriți dispozitivul și deconectați-l de la conectori. Curățați conul dispozitivului cu un tampon. Nu utilizați fire sau substanțe chimice care ar putea

deteriora dispozitivul. După curățare, asigurați-vă că dispozitivul funcționează.

Avertisment

Utilizați aparatul în conformitate cu instrucțiunile de utilizare.

Nu utilizați dispozitivul într-un mediu umed.

Ansamblul include un întrerupător și un întrerupător de circuit.

Așezați comutatorul și întrerupătorul aproape de echipament, astfel încât operatorul să poată ajunge cu ușurință la ele.

Marcați comutatorul și întrerupătorul ca

conector de deblocare pentru echipament.

Specificații tehnice:

Tensiune de funcționare (Un)…..: 150-250V AC

Frecvența de funcționare…….: 50/60 Hz.

Putere de funcționare…………..: <6VA

Temperatura de funcționare….: -20°C…. +55°C

Timp(t)………………….: 10 minute

Afișaj………………….: HSR-02=5 x LED, HSR-03=7 x LED

Tip conexiune…………: Conexiune cu clemă

Contact…………………: 3A/250V AC (sarcină rezistivă)

Număr de hidrofoane……..: 2 (HSR-02) și 3 (HSR-03)

Diametrul cablului…………..: 1,5mm²(HSR-02), 2,5mm²(HSR-03)

Greutate……………………..: Max. 220g.

Montare……………………..: Montare pe panou vertical sau montare pe șină DIN.
