Releu de control al nivelului de apă pentru un rezervor cu protecție pentru încălzitor – Tense SSR-09

Descrierea produsului

Releul SSR-09 de la Tense este o unitate modernă concepută pentru controlul automat al nivelului apei în cazane, rezervoare de stocare și încălzitoare de apă.
Asigură o alimentare fiabilă cu apă, oprirea la timp a pompei și, mai presus de toate, protecția eficientă a elementului electric de încălzire împotriva funcționării în gol.

Dispozitivul utilizează electrozi capacitivi pentru a monitoriza nivelul apei și controlează automat pompa și încălzitorul în funcție de situația curentă din rezervor.

Principalele avantaje

• Protecție împotriva funcționării în uscat atât pentru cazan, cât și pentru încălzitor – prelungește durata de viață a echipamentului.

• Controlul automat al nivelului apei: pompa pornește atunci când nivelul apei este scăzut și se oprește atunci când ajunge la nivelul superior.

• Protecția încălzitorului – dacă nu este prezentă apă la încălzitor, dispozitivul blochează imediat alimentarea acestuia.

• LED de indicare a funcționării pompei și a încălzitorului pentru verificarea ușoară a stării.

• Instalare ușoară – montare pe șină DIN, terminale cu șuruburi clare.

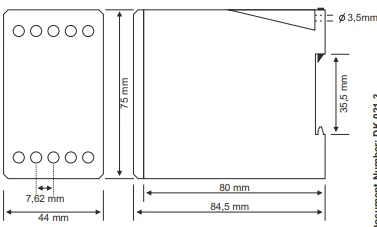

• Dimensiuni compacte, consum redus.

• Interval larg de tensiune de funcționare de 170-260 VAC – funcționare stabilă chiar și în timpul fluctuațiilor de tensiune.

Principiul de funcționare

SSR-09 funcționează cu doi electrozi situați în rezervor:

1. Electrodul inferior (nivel min.)

   • Dacă nivelul apei scade sub acest electrod, releul activează pompa și începe pomparea apei.

2. Electrodul superior (nivel max.)

   • Când se atinge nivelul superior, releul oprește automat pompa.

3. Electrod de protecție la elementul de încălzire

   • Dacă nu există apă la elementul de încălzire, releul va întrerupe alimentarea acestuia și va preveni supraîncălzirea.

Această logică inteligentă asigură funcționarea sigură și economică a întregului sistem.

Utilizarea

• Boilere electrice și încălzitoare de apă cu acumulare

• Sisteme de încălzire cu rezervor de stocare

• Rezervoare de stocare a apei menajere și industriale

• Instalații de apă și sisteme de pompare

• Rezervoare de apă potabilă sau menajeră

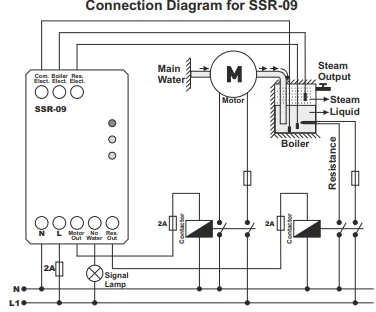

Instalare și conectare

• Montare pe șină DIN standard în dulap.

• Conectare prin borne cu șurub.

• Electrozii trebuie să fie instalați în rezervor la nivelurile necesare.

• Pentru o funcționare stabilă, producătorul recomandă utilizarea conductoarelor de minim 2,5 mm².

Notă: Electrozii (sondele de nivel) nu sunt incluși și trebuie comandați separat.
