Grup de siguranta – alama MGB 3/4 bar

Răspuns rapid
Grupul de siguranță IBO MGB 3 bar / MGB 6 bar este un dispozitiv complet pentru instalare cu vas de expansiune, conceput pentru a controla și proteja eficient instalațiile de încălzire împotriva creșterilor excesive de presiune, echipat cu manometru, aerisire automată și supapă de siguranță, montat pe o bandă de perete din oțel.

Pentru cine

• Instalatori sisteme de incalzire – instalare rapida si sigura a grupului de siguranta complet IBO MGB 3 bar / MGB 6 bar fara a fi nevoie de selectarea elementelor de siguranta separate.
• Firme de întreținere a camerei cazanelor – control ușor al stării de instalare datorită unui manometru integrat și procedurilor simple pentru inspecții și teste periodice ale supapei de siguranță.
• Proiectanți de instalații de încălzire centrală – protecție fiabilă a cazanelor, pompelor de căldură și a altor surse de căldură, cu opțiunea de a selecta o versiune de 3 bar sau 6 bar în funcție de cerințele de instalare.
• Proprietarii de case unifamiliale și clădiri mici – protecție fiabilă a sistemului de încălzire împotriva supraîncălzirii și suprapresiunii, reducând riscul de defecțiune și inundare a încăperilor.
• Distribuitori si angrosisti de instalatii – un produs de marca IBO de la Dambat, producator de pompe si echipamente hidrotehnice, facilitand construirea unei oferte standard de securitate pentru camerele cazanelor.

Aplicație

• Protectia instalatiilor de incalzire centrala cu boilere si pompe de caldura care necesita mentinerea presiunii de lucru in siguranta si posibilitatea racordarii unui vas de expansiune.
• Utilizare în încăperi de cazane de apă de dimensiuni mici și mijlocii, unde este necesară monitorizarea constantă a presiunii folosind un manometru și aerisirea automată a sistemului.
• Instalatii de incalzire cu solutie de glicol (pana la 50%), care necesita rezistenta grupului de siguranta IBO MGB la concentratia crescuta a agentului si temperatura de functionare pana la 95°C.
• Sisteme cu vase de expansiune cu diametrul de până la 320 mm și greutatea de până la 45 kg, montate direct pe banda grupului de siguranță.
• Sisteme care necesită evacuarea gravitațională a mediului de la supapa de siguranță la sistemul de canalizare, menținând în același timp vizibilitatea evacuarii.

Grupul de siguranță IBO MGB 3 bar / MGB 6 bar pentru cazane și pompe de căldură asigură o protecție completă la presiune a instalației de încălzire.

Caracteristici, descriere și date tehnice

Grupul de siguranță IBO MGB 3 bar / MGB 6 bar este un dispozitiv complet montat pe perete, conceput pentru a funcționa cu un vas de expansiune și o sursă de căldură, cum ar fi un cazan sau o pompă de căldură, în instalațiile de încălzire centrală. Sarcina sa principală este de a controla și proteja instalația împotriva creșterii excesive a presiunii prin utilizarea unei supape de siguranță cu o setare mai mică decât presiunea maximă admisă a sursei de căldură, precum și citirea presiunii curente de la manometru și ventilarea automată a sistemului.

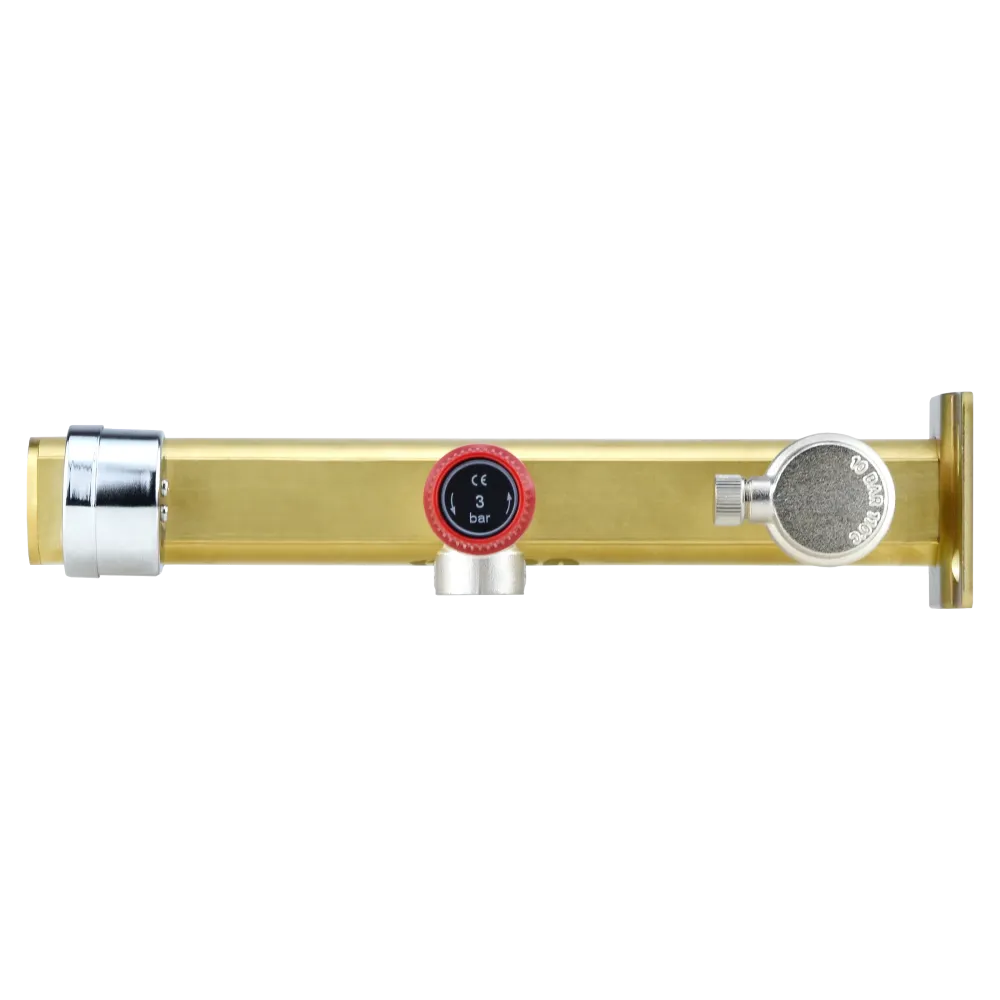

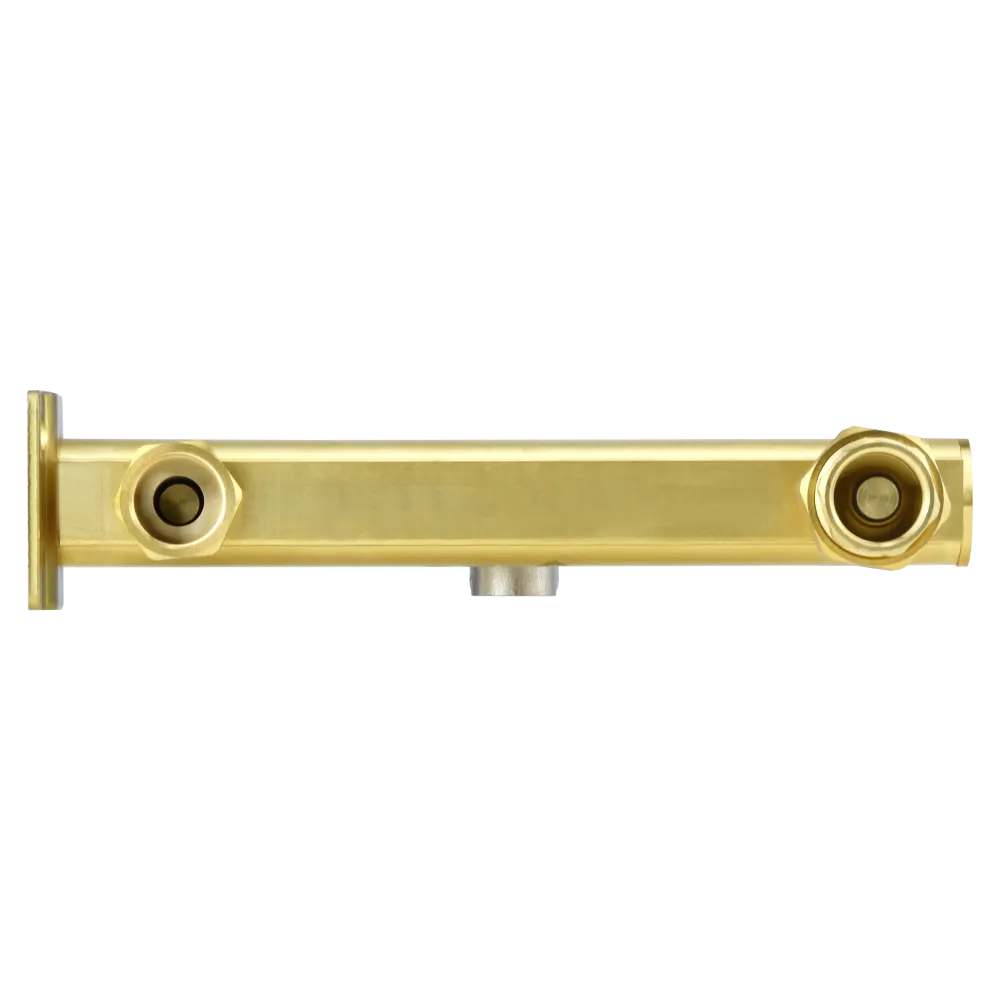

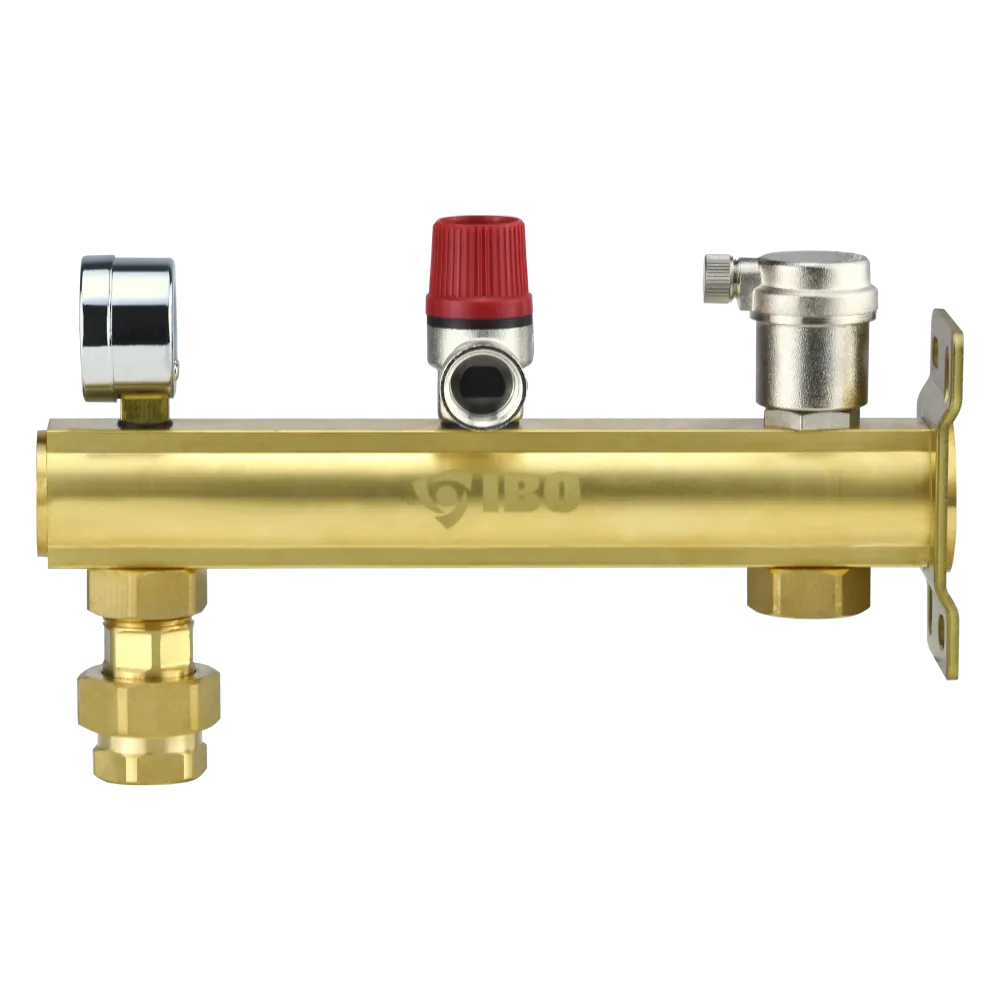

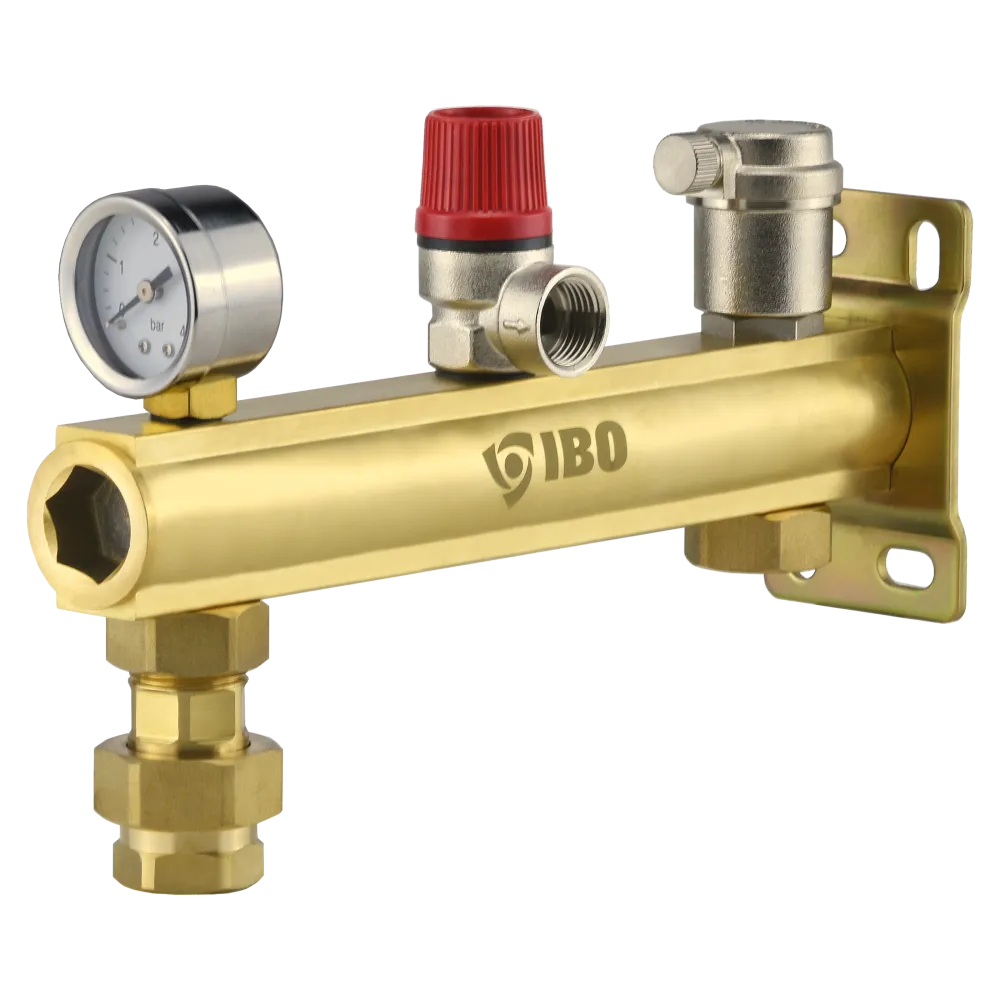

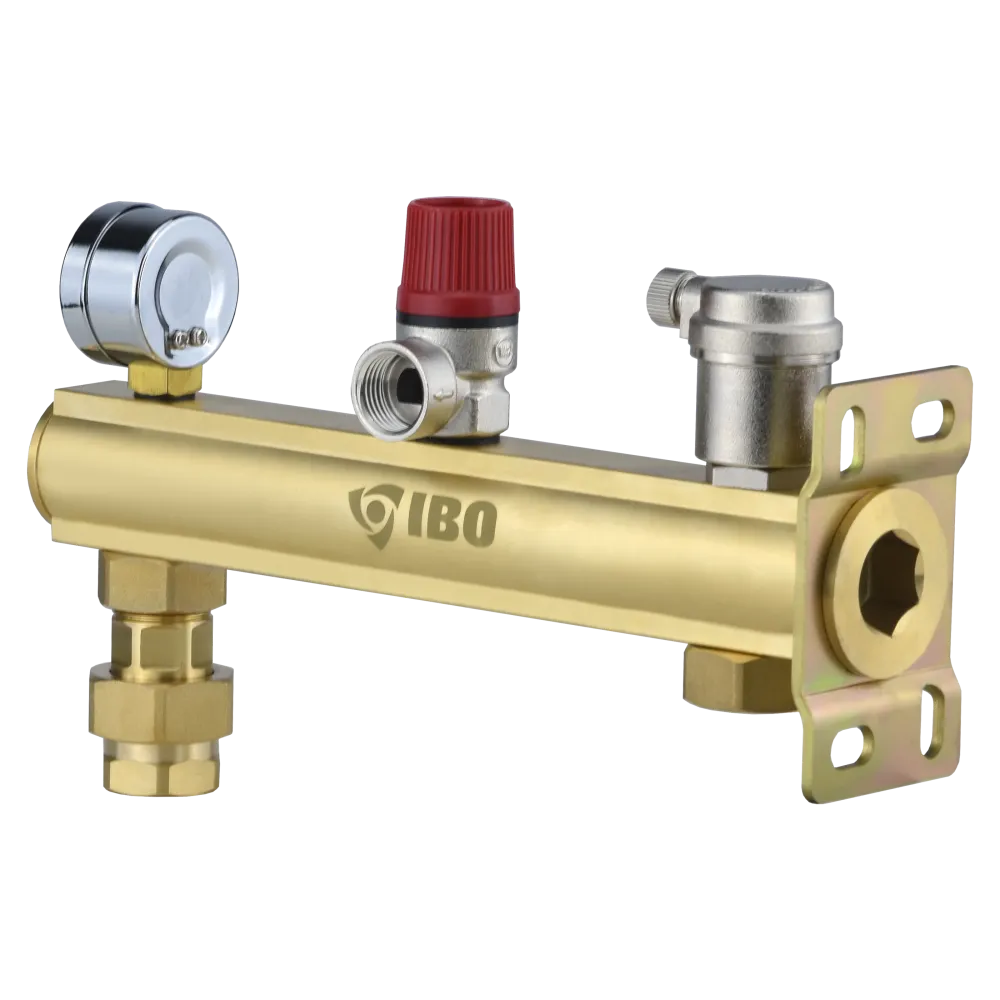

Corpul grupului de siguranță este realizat din alamă CW614N, în timp ce banda de montare este din oțel zincat, prinsă de perete cu știfturi și șuruburi, care asigură suport stabil pentru un vas de expansiune cu diametrul de până la 320 mm și o sarcină de până la 45 kg. Corpul are racorduri filetate interne pentru conectarea instalatiei si a vasului de expansiune, un manometru (gama 0-4 bar sau 0-10 bar), o supapa de siguranta de 1/2″ cu setare de 3 bar sau 6 bar, si un aerisire automata cu supapa de picior.

Grupul de siguranță IBO MGB este proiectat să funcționeze la presiunea maximă de lucru în conformitate cu versiunea (3 bar sau 6 bar), temperatura medie maximă până la 95°C și concentrația maximă de glicol până la 50%. Elementele de proiectare au fost selectate pentru a permite evacuarea gravitațională a mediului de la supapa de siguranță în sistemul de canalizare, menținând în același timp vizibilitatea scurgerii și eliminând riscul de presiune negativă din cauza lipsei unei conexiuni permanente la sistemul de canalizare.

În timpul instalării, grupul de siguranță IBO MGB trebuie instalat cât mai aproape de sursa de căldură, pe conducta de alimentare sau retur, astfel încât să nu fie tăiat accidental cu o supapă și fără îngustari sau supape suplimentare de închidere între aparat și boiler sau pompa de căldură. Este necesar ca locul de instalare să asigure evacuarea în siguranță a fluxului de lichid din supapa de siguranță, fără a-l direcționa către persoanele care stau în apropiere și să permită acces comod pentru service și verificări periodice de etanșeitate.

Funcționarea grupului de siguranță IBO MGB include periodic, aproximativ o dată la 3 luni, verificarea etanșeității supapei de siguranță, a aerului și a corpului, precum și testarea supapei prin rotirea butonului de mai multe ori
